毫米波雷達進入消費電子領域的時間并不長，但它接替 PIR 紅外傳感器的步伐卻快得出乎業界預料。根據實際項目選型經驗，真正能落地量產的方案，在硬件形態、接口標準、算法復雜度上的差異相當大。本文結合唯創知音 WT4102 系列的實測規格，從幾個維度梳理當前主流路線。

很多人把毫米波模塊等同于"存在檢測"，這其實是相當粗糙的歸類。同一顆 24GHz 頻段的芯片，配上不同的天線陣列、算法固件和封裝形式，能實現的功能差異可以超過一個數量級。

評估一個方案是否成熟，有幾個維度繞不開：天線配置（1T1R 還是 1T2R）、是否片上集成 MCU 和算法固件、接口是否符合目標系統的需求，以及功耗預算能不能撐起部署場景。把這幾點想清楚，選型的混亂感會大幅降低。

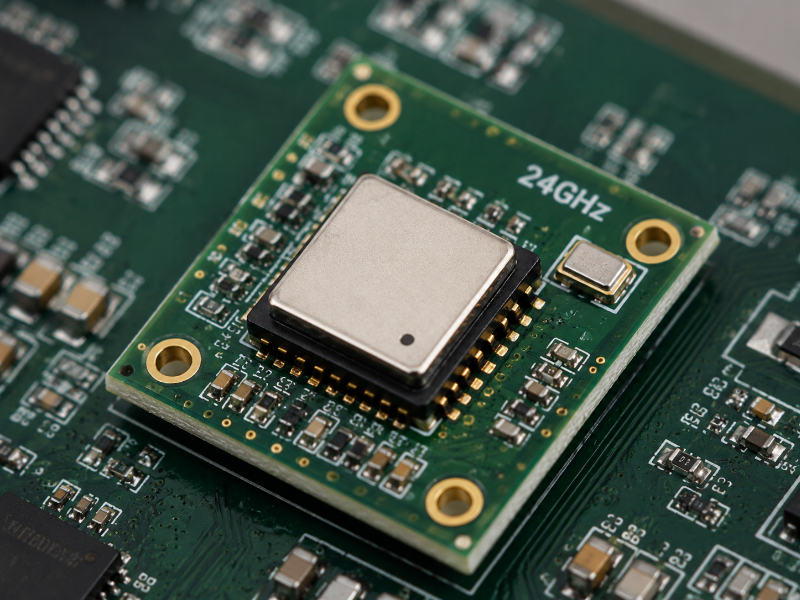

1T1R 結構的代表是 WT4102A-C01 及其低功耗演進版 WT4102A-C01L。這類模塊只用一根發射天線和一根接收天線，沒有角度分辨能力，但測距精度做得很扎實。在 24~24.25GHz 頻段內，連續掃頻帶寬 250MHz，存在感應距離正向可達 0.5~8m，移動探測最遠 15m，測距精度 ±25cm。這個數字在室內感應場景下已經夠用——畢竟判斷"有沒有人"比判斷"人在哪里"簡單得多。

兩款模塊的物理尺寸僅 23×15.6mm，厚度 1mm，非常適合嵌入開關面板、臺燈底座這類空間緊張的產品。

差別在于功耗預算。C01 工作電流約 1.80mA，供電范圍 2.5~5.5V；C01L 進一步降到平均 19μA（4~30μA 區間），峰值 120mA，整體均值極低——這讓它成為電池供電產品的有力候選。輸出接口兩者一致：IO/UART/PWM 三路并存，主控可以按需選擇電平觸發或串口讀取距離值。

典型落地場景：智能開關、吸頂燈感應控制、便攜式設備的喚醒傳感。

天線陣列擴展到 1T2R 之后，模塊具備了基礎的角度分辨能力，整個能力邊界發生了質變。唯創的 WT4102B 系列全部采用這一架構，內置 CortexM0+ MCU 和 FLASH，本地跑算法固件，UART 直接輸出處理后的結果。

B-C01 是這個家族里功能最復雜的一款，專門為多人軌跡跟蹤場景設計，配套 FMCW 多人跟蹤算法，能同時輸出探測范圍內的人數、各目標的距離和角度信息。感應距離 7m，水平 FOV 達到 120°，支持速度探測。這已經不是簡單的"有無"判斷，而是"誰在哪"的空間坐標問題。

尺寸 60×20mm，供電 3.0~5V。典型落地場景：會議室人數統計、零售空間客流熱力圖、養老居家的位置看護。

C02 反其道而行之，把探測距離壓縮到 0.3~5m，換來 ±20cm 的精度。外形做成條狀（45×7×1.2mm），供電 3.3V，電流 20mA。這個形態顯然是為嵌入式近距感應設計的——比如洗手盆感應龍頭、座椅占用檢測，或者馬桶自動沖水這類需要"恰好在面前"才觸發的場景。輸出只有 IO 和 UART 兩路，接口相對簡潔。

C03 裸板版本把感應距離拉到了存在正向 1~10m、移動 1~15m，發射功率提升到 11dBm，供電支持 4~12V 寬壓輸入，工作電流 10~15mA。接口上不止 UART，還同時支持 SPI 和 I2C，對需要菊花鏈組網或接入 I2C 總線的系統更友好。尺寸 23×14mm，測距精度 ±30cm。工作溫度覆蓋 -40~85°C，這個規格讓它在工業或戶外邊緣部署里也有一席之地。

裸板模塊在消費電子里運轉良好，但到了工程安裝現場，往往需要獨立供電、抗干擾安裝、與其他設備聯網。WT4102B-C03 的 BOX 版本針對的正是這類需求。

BOX 版封裝尺寸 38×28×22mm，配線結構：紅線 VIN（5~24V 寬壓），黑線 GND，白線 PNP 常開輸出，綠線 485-A，藍線 485-B。這條線纜定義基本就是工業傳感器標準接法——PNP 輸出接 PLC 或繼電器模塊，RS-485 走總線指令調參數（距離、延時），可以多個節點掛在同一條線上集中管理。

工作電流 18~22mA，溫度范圍 -40~85°C。上電延時設計也更穩?。荷想姾?GPIO 先高，延遲 2s 后拉低，再過 1s 進入感應模式，總計約 3s 自檢時間，給系統留了足夠的上電穩定窗口。

典型落地場景：工廠通道感應控制、商業樓宇走廊照明聯動、停車場進出檢測。

接口匹配度優先于感應距離。許多項目初期過度關注"能感多遠"，上線后才發現主控板根本沒有 UART 資源，或者是工業 PLC 只認 485。先鎖定系統接口，再看感應性能，順序不能顛倒。

安裝位置決定天線形態。天花板正下方掛高安裝，1T1R 的全向覆蓋通常足夠；如果需要區分房間內多個區域，1T2R 帶角度信息的版本才有意義。貼片裸板適合 PCB 集成，BOX 版適合獨立安裝——不是功能好壞之分，而是使用語境不同。

抗干擾措施在規格書里寫得很清楚，但實際部署時經常被跳過：天線輻射面與驅動電源的開關管、變壓器保持距離；多個雷達節點間距建議超過 2m；與 Wi-Fi、藍牙、NB-IoT 模塊共板時需要隔離處理。這些不是理論建議，而是 24GHz 頻段在實際環境中暴露出來的真實問題。

低功耗版本的選擇要結合通電方式。C01L 的 19μA 均值電流確實誘人，但它的峰值電流仍有 120mA——電池內阻較高時，這個峰值可能導致電壓瞬降觸發欠壓保護，反而引發誤動作。選低功耗模塊時，電源側的去耦電容方案要同步設計。

低功耗電池供電類產品（智能開關、便攜感應器），首選 1T1R 超低功耗路線，參考 WT4102A-C01L；需要兼顧近距精準觸發的嵌入式應用，1T2R 短距高精度方案更合適，參考 WT4102B-C02；會議室、零售、養老等需要空間定位的場景，多人軌跡版本是當前技術上限，參考 WT4102B-C01；工業和商業現場安裝，BOX 封裝加 485 總線的路線幾乎是標準答案，參考 WT4102B-C03 BOX。

24GHz 毫米波模塊目前還沒有一個"通吃"的形態，不同場景對應不同的權衡取舍。把功耗、接口、形態、感應范圍這四個維度放在一起看，方案的邊界就會清晰很多。
